物流快递系统：系统架构图与功能说明

1. 项目结构

• 后端：logitcsSpringboot/service/service-admin（Spring Boot 服务，统一 Admin API）

• 管理端：logitcsAdminVue（Vue3 + Element Plus 管理后台）

• 移动端（H5）：logitcs-mobile-vue（Vue3 + Vite 移动端/快递员端）

2. 系统架构图

2.1 总体架构（组件视图）

基础设施

后端

前端

HTTPS/REST

HTTPS/REST

MySQL

Redis

OSS/对象存储

支付宝 SDK/沙箱

高德地图
前端SDK/服务

Admin API
service-admin
Spring Boot

认证与权限
Sa-Token + RBAC

物流业务模块
运单/扫码/轨迹/派送/评价/异常

管理端 Web
logitcsAdminVue
Vue3/Vite/ElementPlus

移动端 H5
logitcs-mobile-vue
Vue3/Vite

3. 功能模块说明（对照需求）

3.1 移动端（用户端）

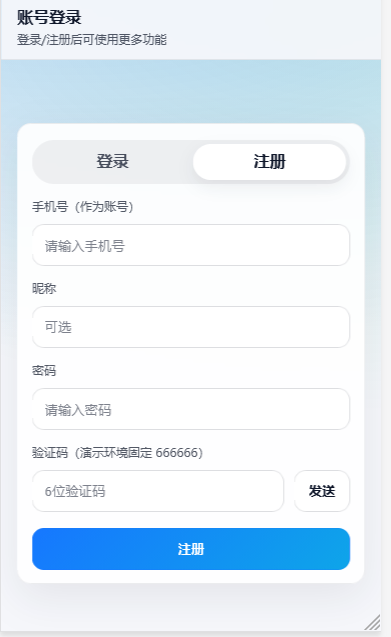

• 注册/登录：短信验证码（演示可自动填充）、登录态保存

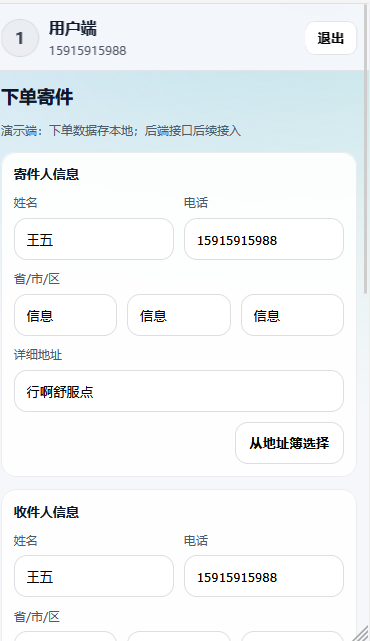

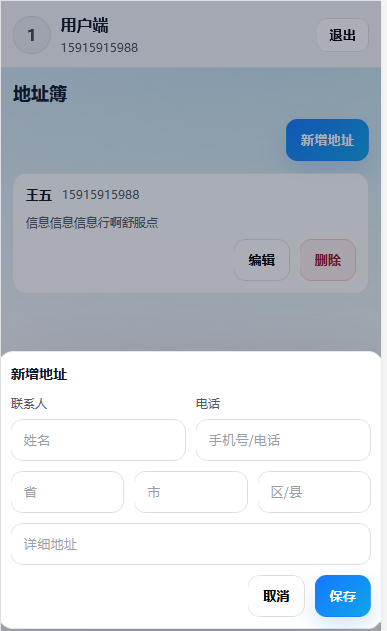

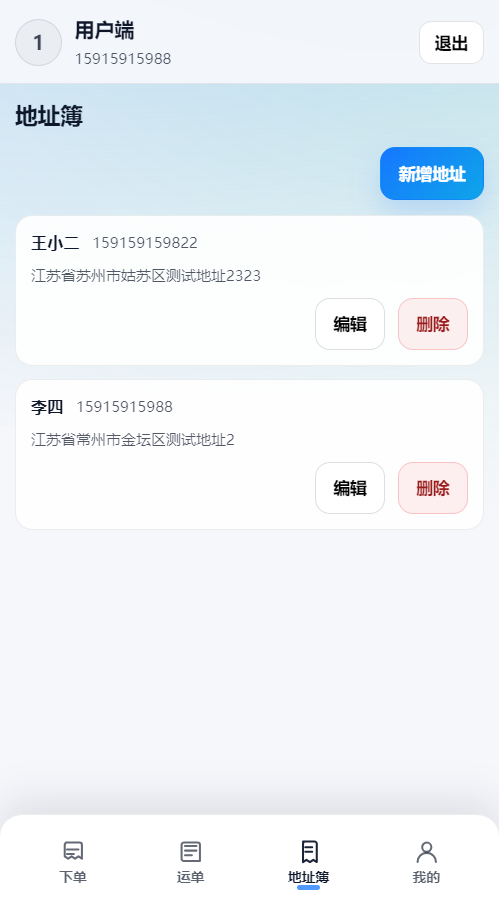

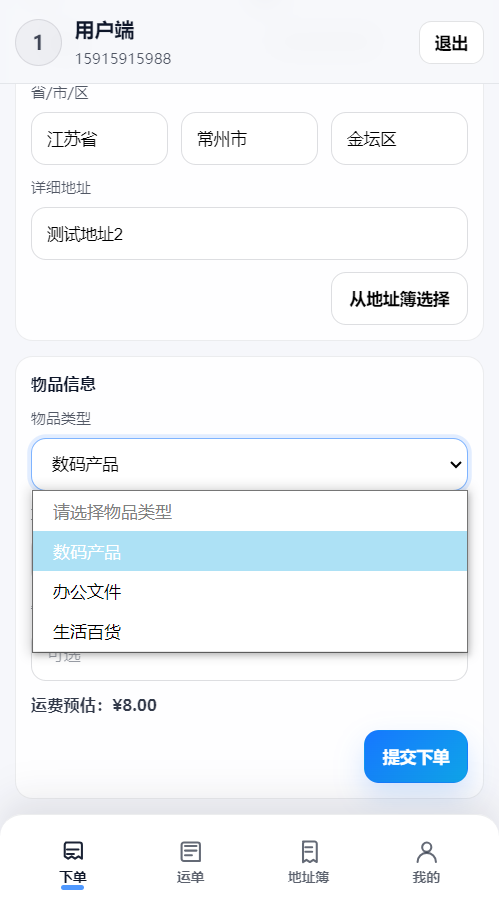

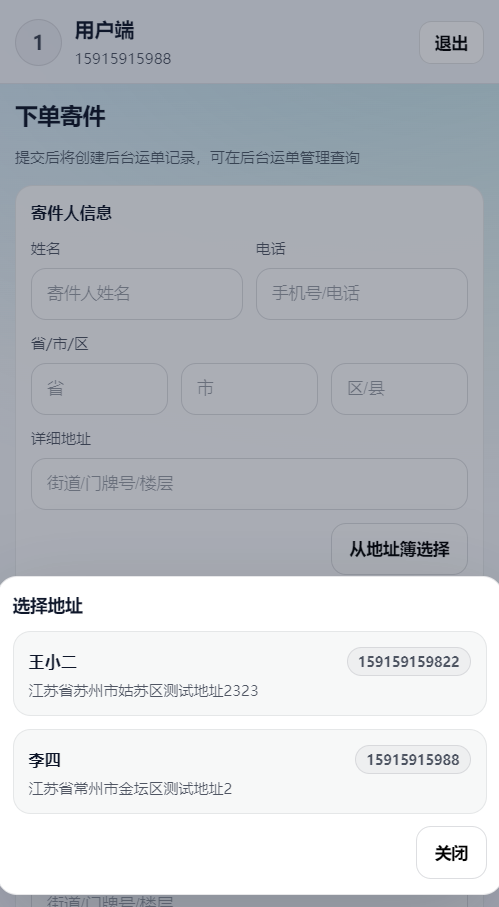

• 下单寄件：寄收地址、物品信息、生成运单号

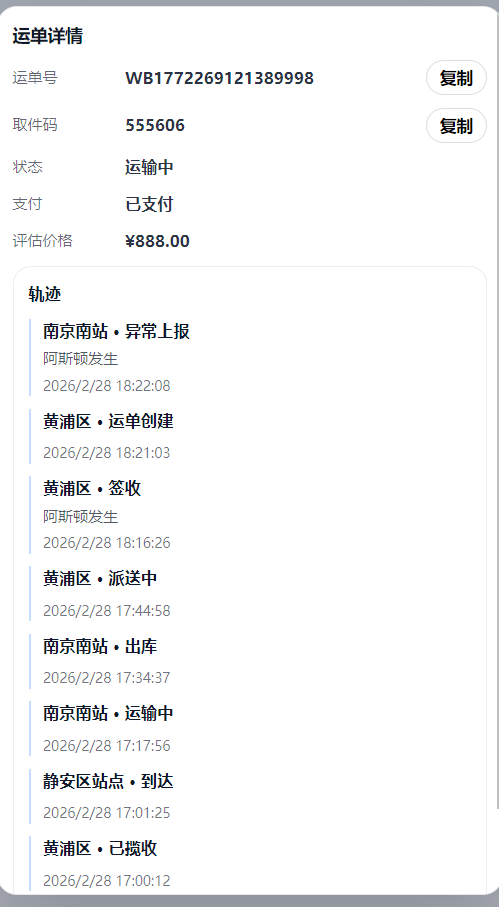

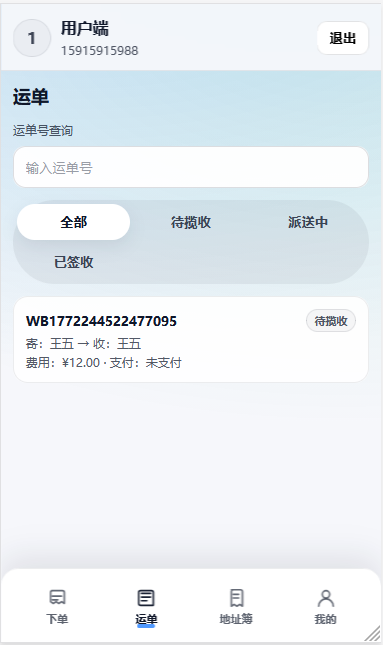

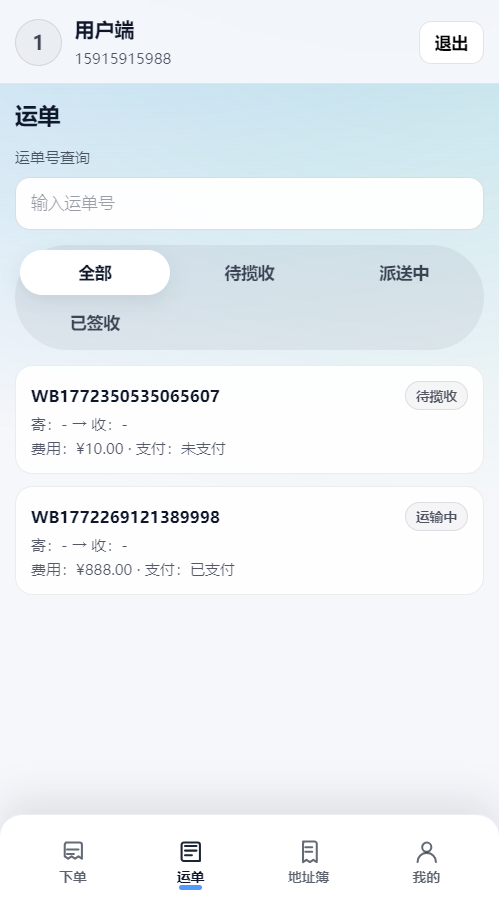

• 运单列表/详情：按状态筛选、轨迹时间线展示

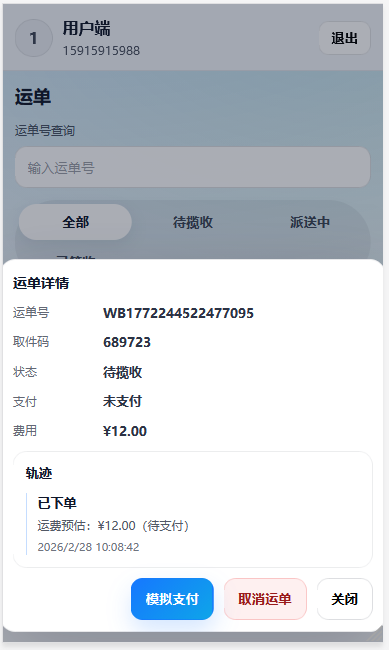

• 模拟支付：未支付时可触发支付（对接 /lg-waybill/mock-pay）

• 评价：已签收运单可评价，已评价则隐藏按钮（对接 /lg-evaluation）

3.2 移动端（快递员端）

• 揽收：输入运单号/取件码、填写评估价格、选择站点后确认揽收

• 派送：输入运单号、选择签收方式后确认签收（对接 /lg-waybill/sign）

• 扫码：选择类型并保存扫码记录（对接 /lg-scan，同时写入轨迹）

3.3 管理端（站点/系统）

• 运单管理：查询、查看详情、状态流转辅助

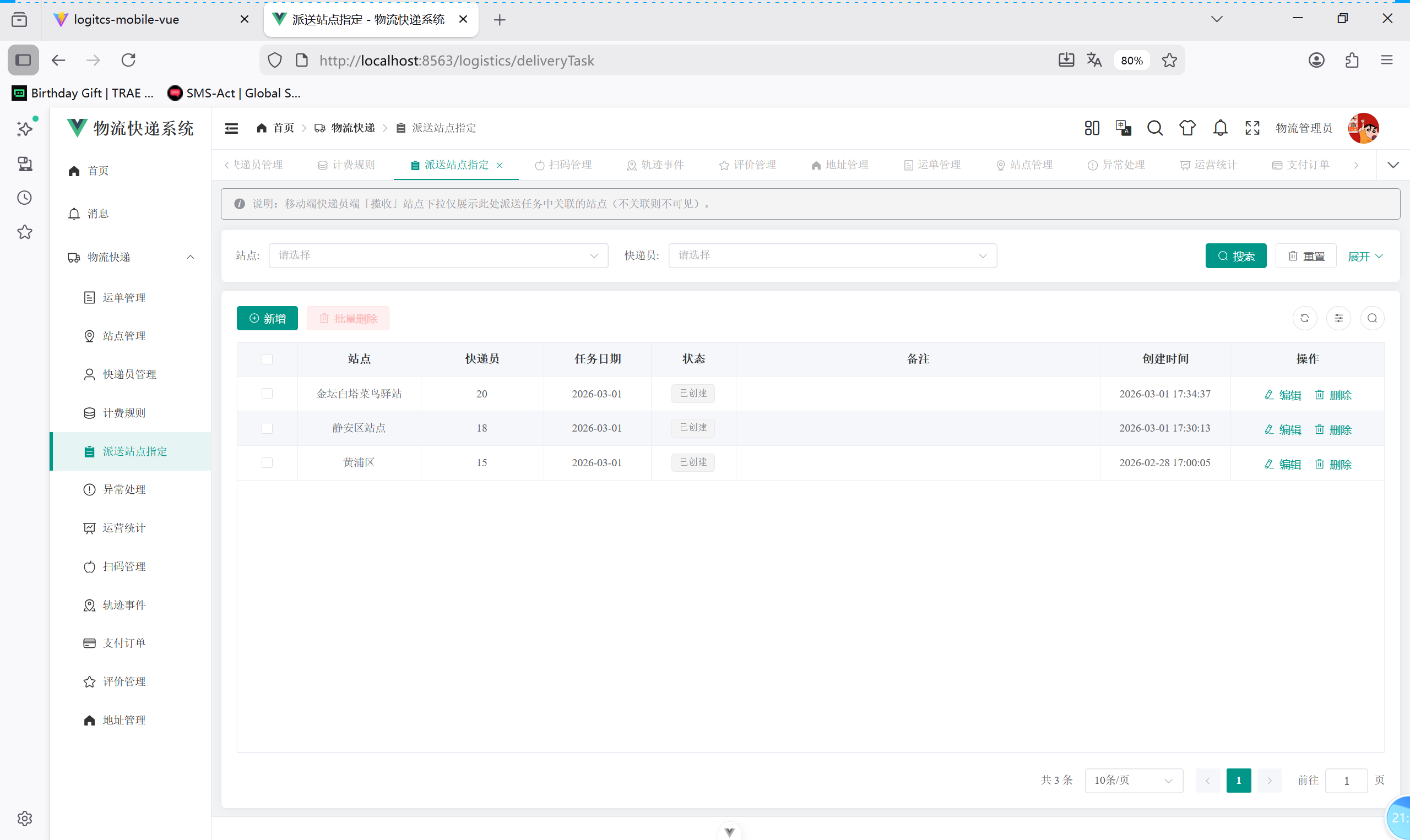

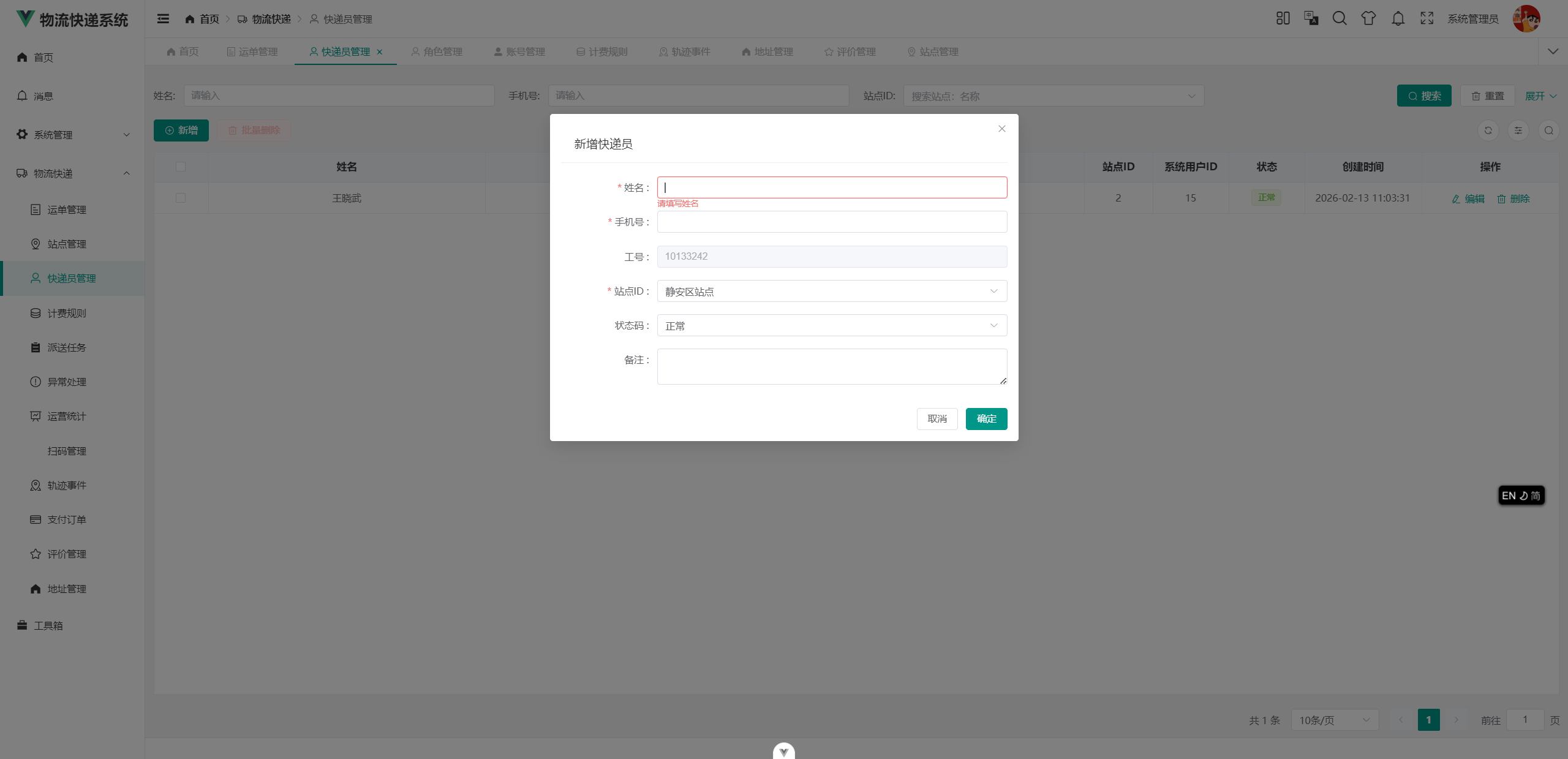

• 派送任务：创建/分配、按快递员过滤（支持显示 sys_user.nickname 或后端回传 courierName）

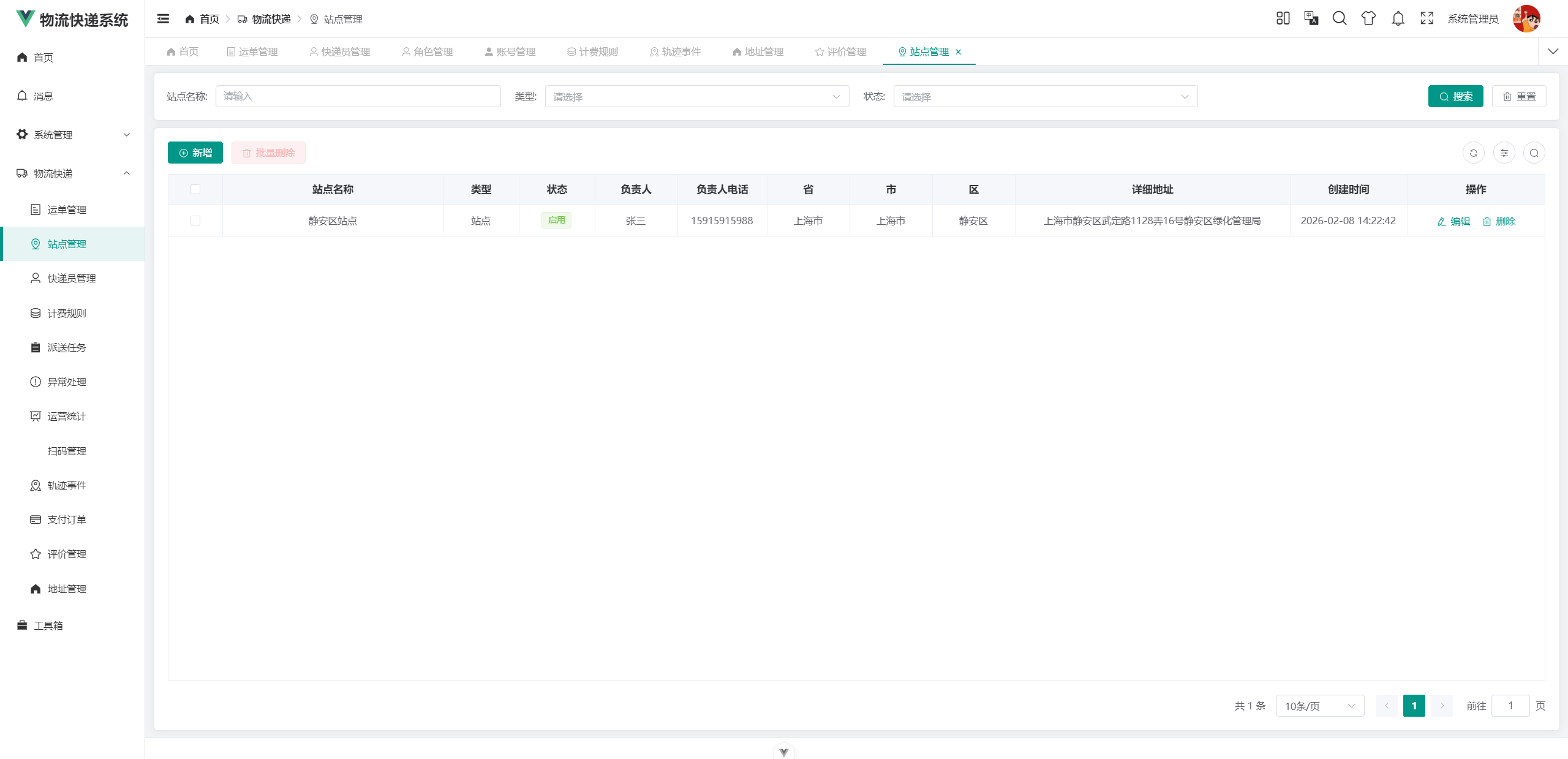

• 站点管理：站点信息维护

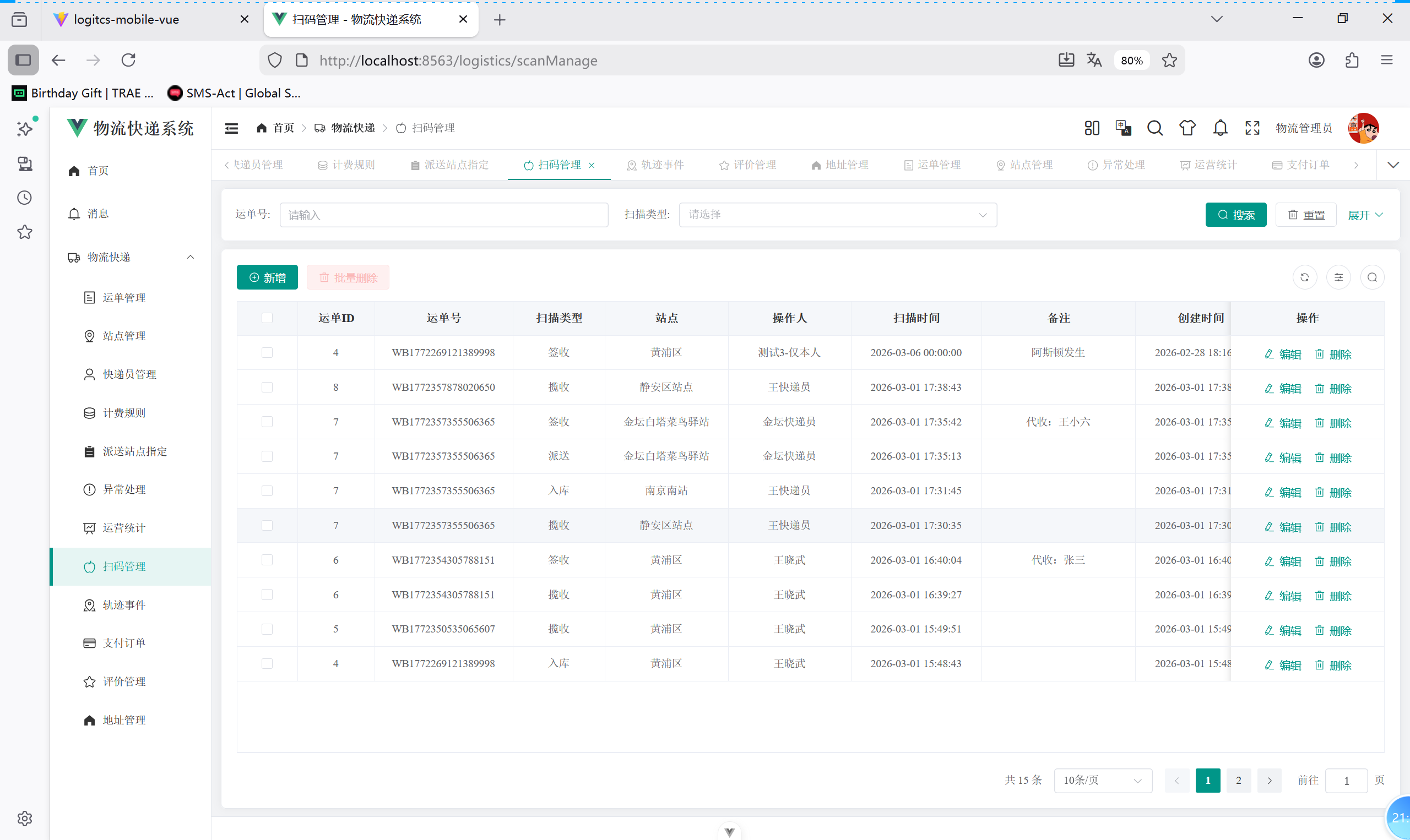

• 扫码管理：入库/出库/派送/签收扫码记录维护

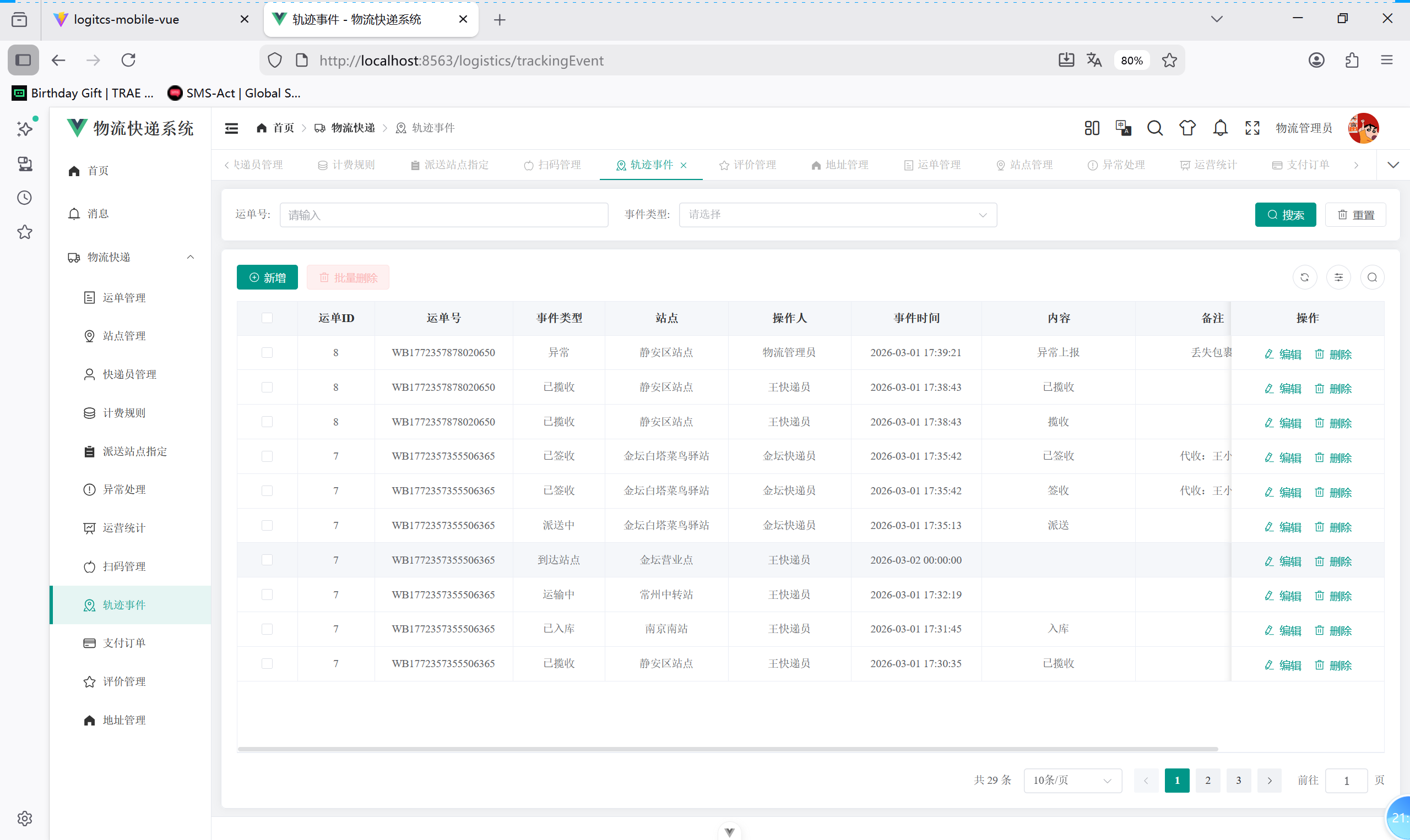

• 轨迹管理：追踪事件查询

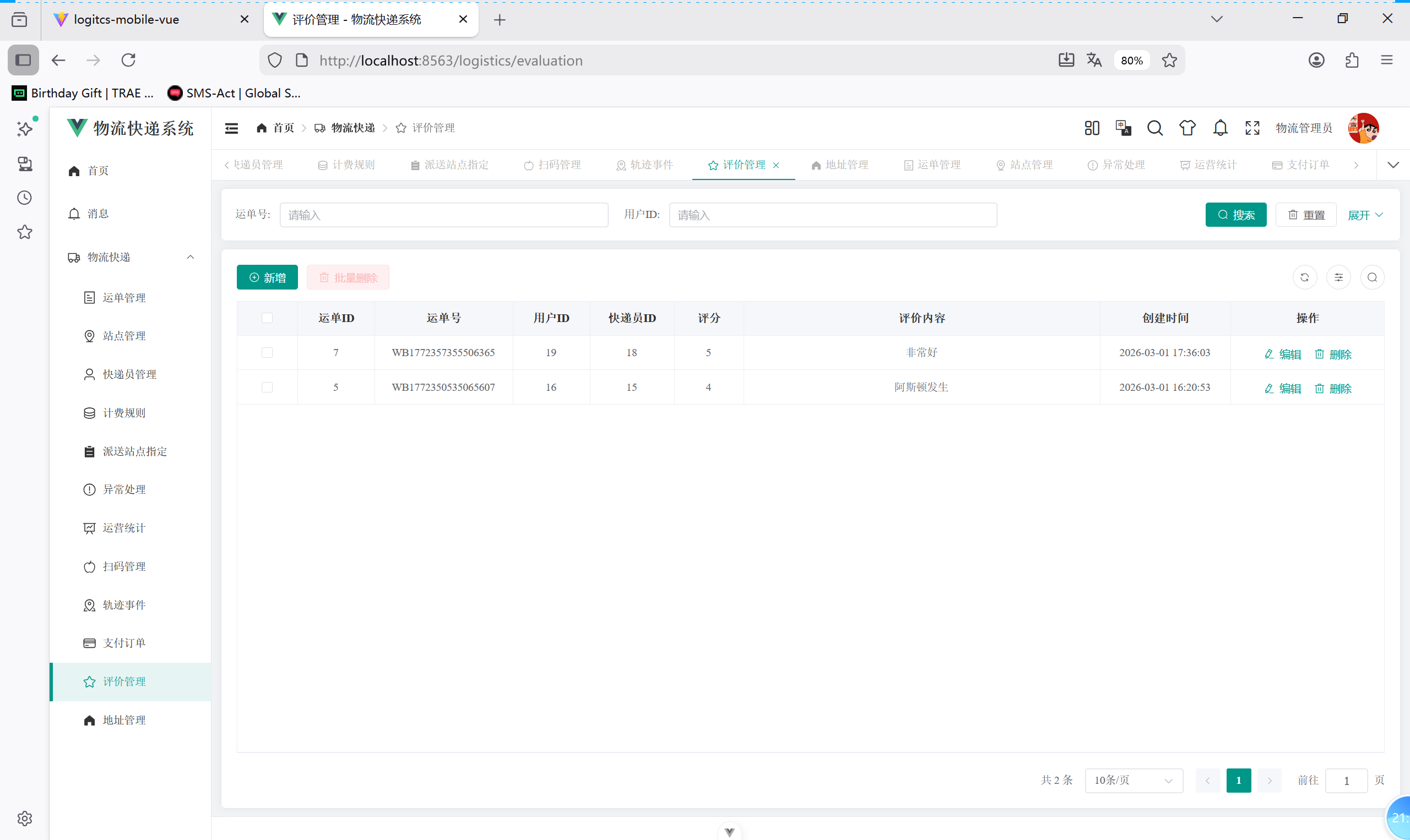

• 评价管理：评价列表与维护

• 系统管理：用户/角色/菜单/字典/参数/日志等

3.4 关键交互细节（实现要点）

• 运单轨迹生成机制

  • 通过“扫码记录”与“轨迹事件”两条链路写入：lg_scan、lg_tracking_event

  • 写入轨迹后会联动更新运单状态：lg_waybill.status_cd（用于列表筛选与详情展示）

• 快递员站点下拉来源

  • 快递员端揽收/派送/扫码需要选择站点

  • 站点下拉优先来自派送任务关联站点：/lg-delivery-task/pickup-sites

• 已评价隐藏评价入口

  • 运单详情在“已签收”状态显示评价入口

  • 若同一用户对同一运单已存在评价，则隐藏“评价”按钮（通过查询 /lg-evaluation 判断）

3.5 核心接口清单（摘要）

4. 角色与权限边界（RBAC）

结合需求.md与当前系统，建议以 RBAC（角色-权限）为主，辅以数据范围（如按站点隔离）。

• 用户（寄件/收件）

  • 下单、支付、查询轨迹、取消（规则限制）、评价

• 快递员

  • 揽收、派送签收、扫码、异常上报（可扩展）

• 站点管理员

  • 入库/出库、派送分配、异常审核（可扩展）

• 系统管理员

  • 用户/角色/权限、字典与参数、审计与数据治理

4.1 权限粒度（示例）

系统以“菜单权限 + 按钮权限”为主，前端通过权限标识控制按钮/菜单可见性，后端通过权限注解控制接口访问（示例：派送任务的新增/编辑/删除按钮权限）。

4.2 数据范围（建议）

• 用户侧：按 user_id 约束仅能访问自己的运单/地址/评价

• 快递员侧：按 courier_id 与派送任务/站点关联约束可操作范围

• 站点侧：按 site_id 做隔离（站点管理员仅管理所属站点数据）

5. 技术栈说明

5.1 后端（service-admin）

• 语言与框架：Java 21、Spring Boot Web

• 认证鉴权：Sa-Token（登录态/权限注解）

• ORM/DAO：MyBatis-Flex（见 common-db-mysql）

• 数据库迁移：Liquibase（db/changelog/changelog-master.xml includeAll db/changelog/merged）

• API 文档：Knife4j + SpringDoc OpenAPI3

• 缓存：Redis（common-db-redis）

• 文件：OSS 模块（common-oss）

• 支付：支付宝 SDK（沙箱/模拟能力）

5.2 管理端（logitcsAdminVue）

• Vue 3 + TypeScript + Vite

• UI：Element Plus

• 状态管理：Pinia（含持久化）

• 网络：Axios

5.3 移动端（logitcs-mobile-vue）

• Vue 3 + TypeScript + Vite

• 路由：Vue Router

• 网络：Axios

• 加密：node-forge（登录密码加密配合后端 challenge）

6. 数据与表（核心）

与需求“核心实体”一致，当前系统已包含/使用：

• 运单：lg_waybill

• 地址：lg_address

• 扫码记录：lg_scan

• 轨迹事件：lg_tracking_event

• 派送任务：lg_delivery_task

• 评价：lg_evaluation

• 系统用户：sys_user（同时承载移动端账号）

6.1 状态码约定（摘要）

• 运单状态（lg_waybill.status_cd）：CREATED（待揽收）、PICKED（已揽收）、IN_TRANSIT（运输中）、DELIVERED（已签收）、CANCELLED（已取消）、EXCEPTION（异常）

• 支付状态（lg_waybill.pay_status_cd）：UNPAID（未支付）、PAID（已支付）、FAILED（支付失败）

7. 数据库迁移说明（Liquibase）

• 迁移入口：classpath:db/changelog/changelog-master.xml，通过 includeAll /db/changelog/merged 自动加载 merged 目录下脚本

• 初始化 dump 脚本：db/changelog/merged/dump-logticsadmin-202603011644.sql

  • 采用 Liquibase formatted SQL + changeset

  • 通过前置条件保护：当库中已存在 sys_user 表时跳过执行（避免覆盖已有库）

技术描述

后端：springboot3

前端：vue3+ts

项目截图描述

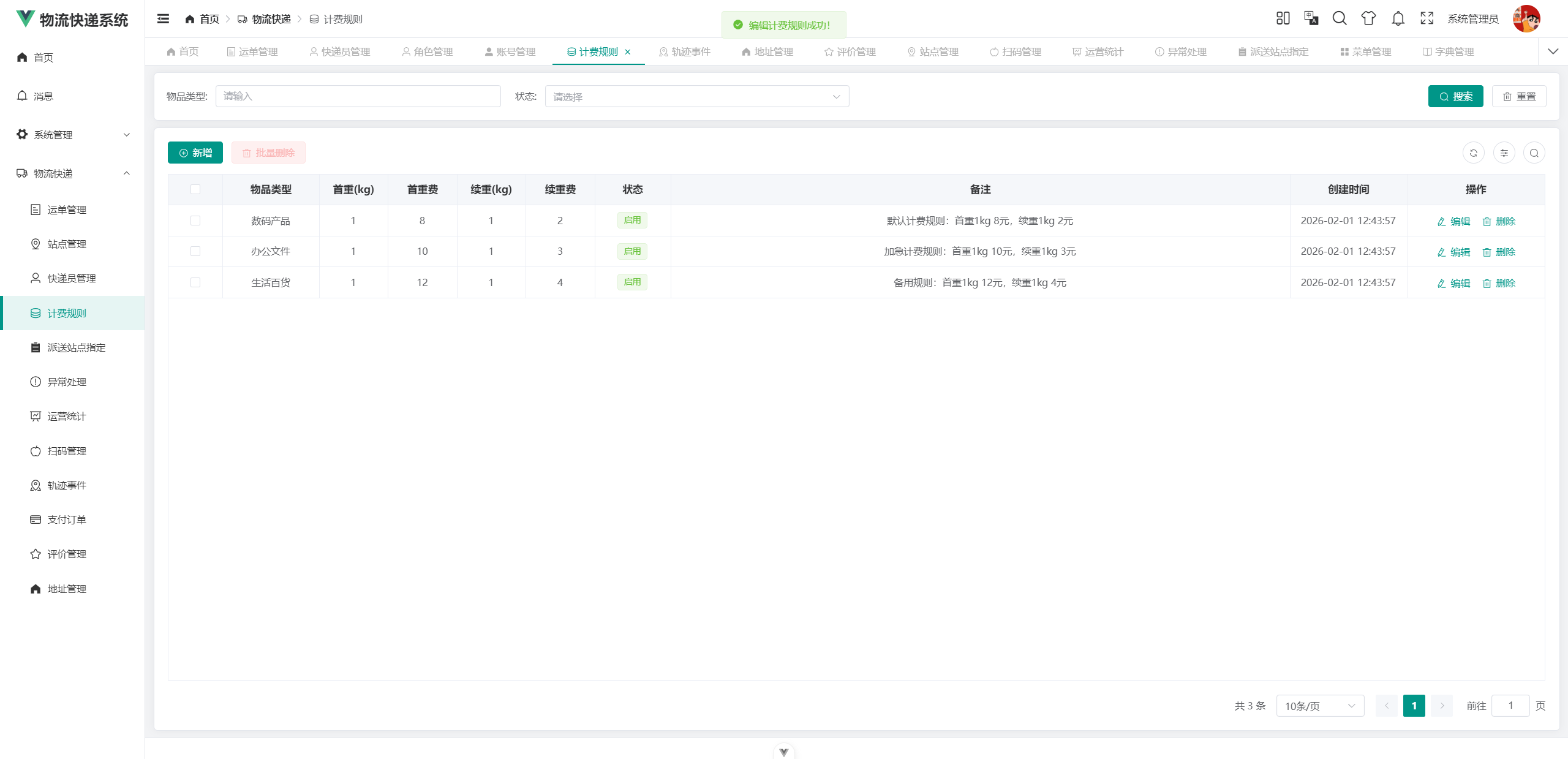

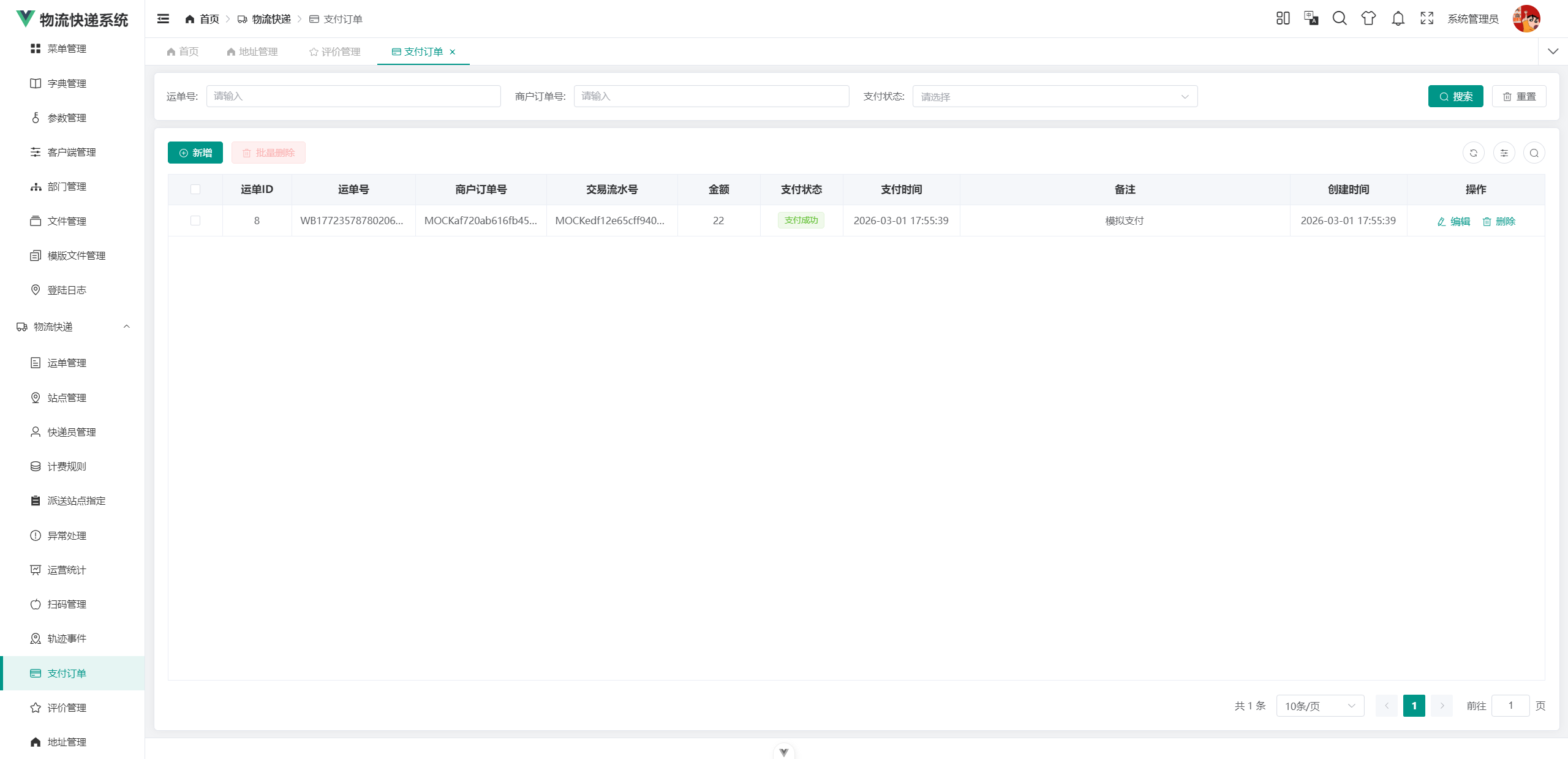

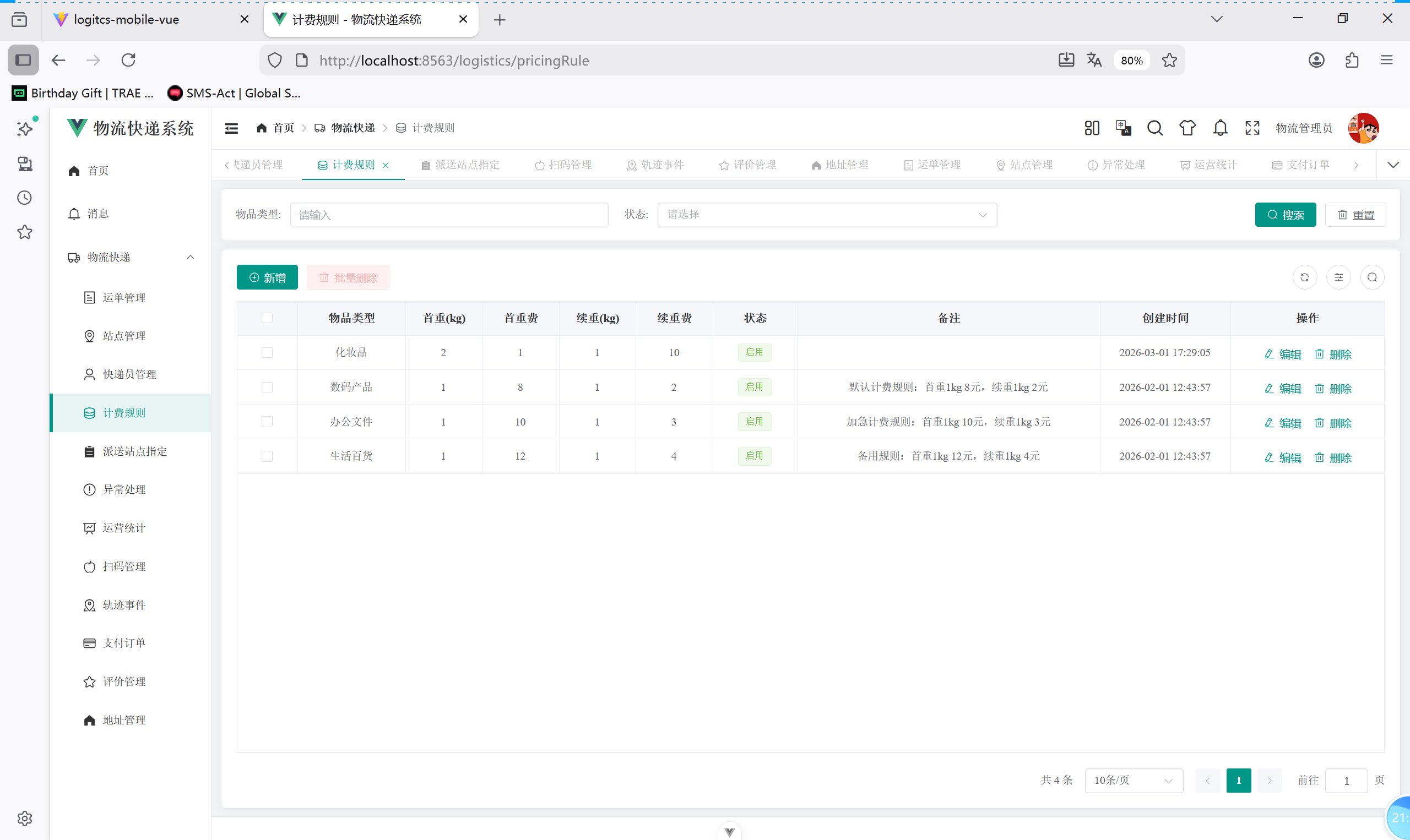

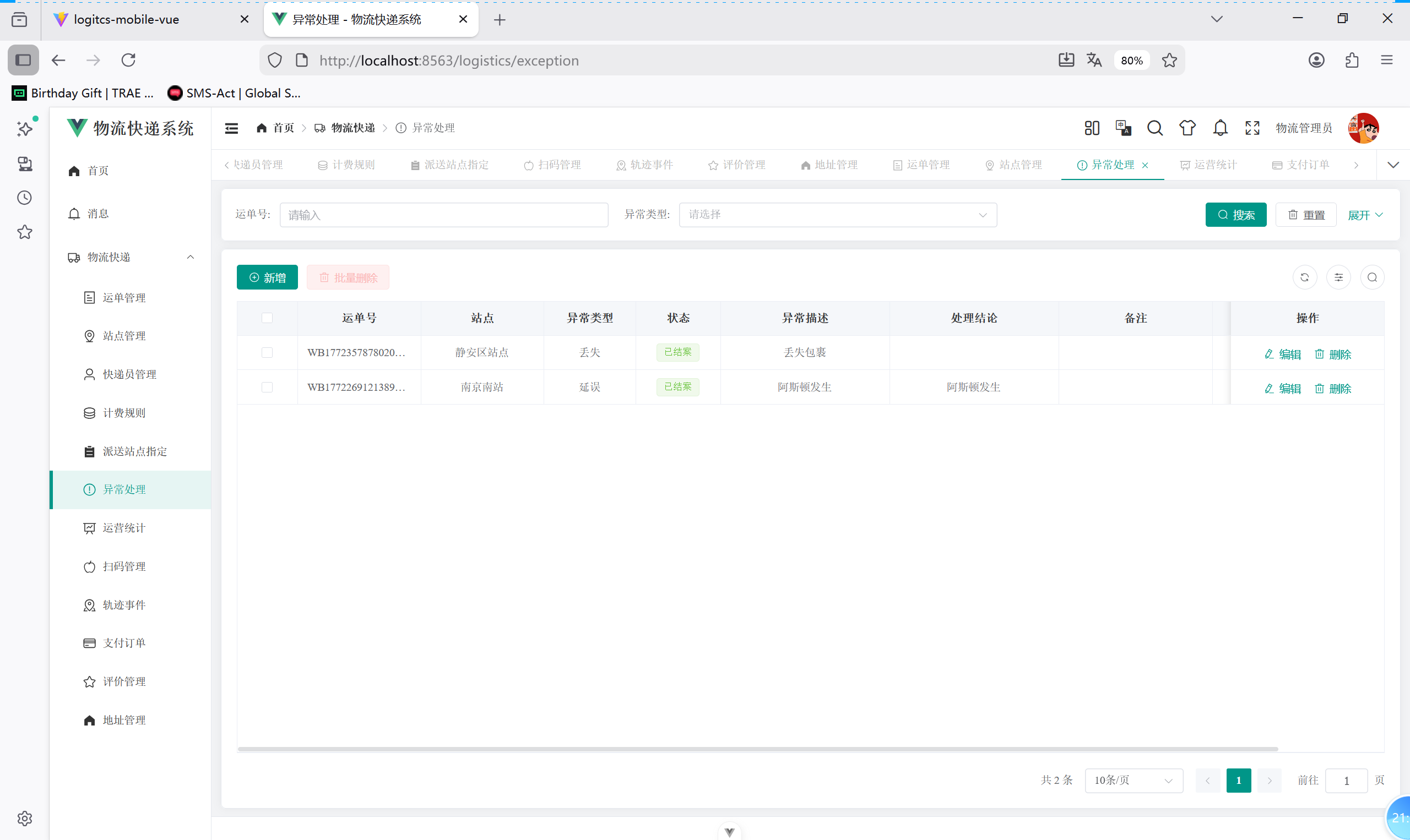

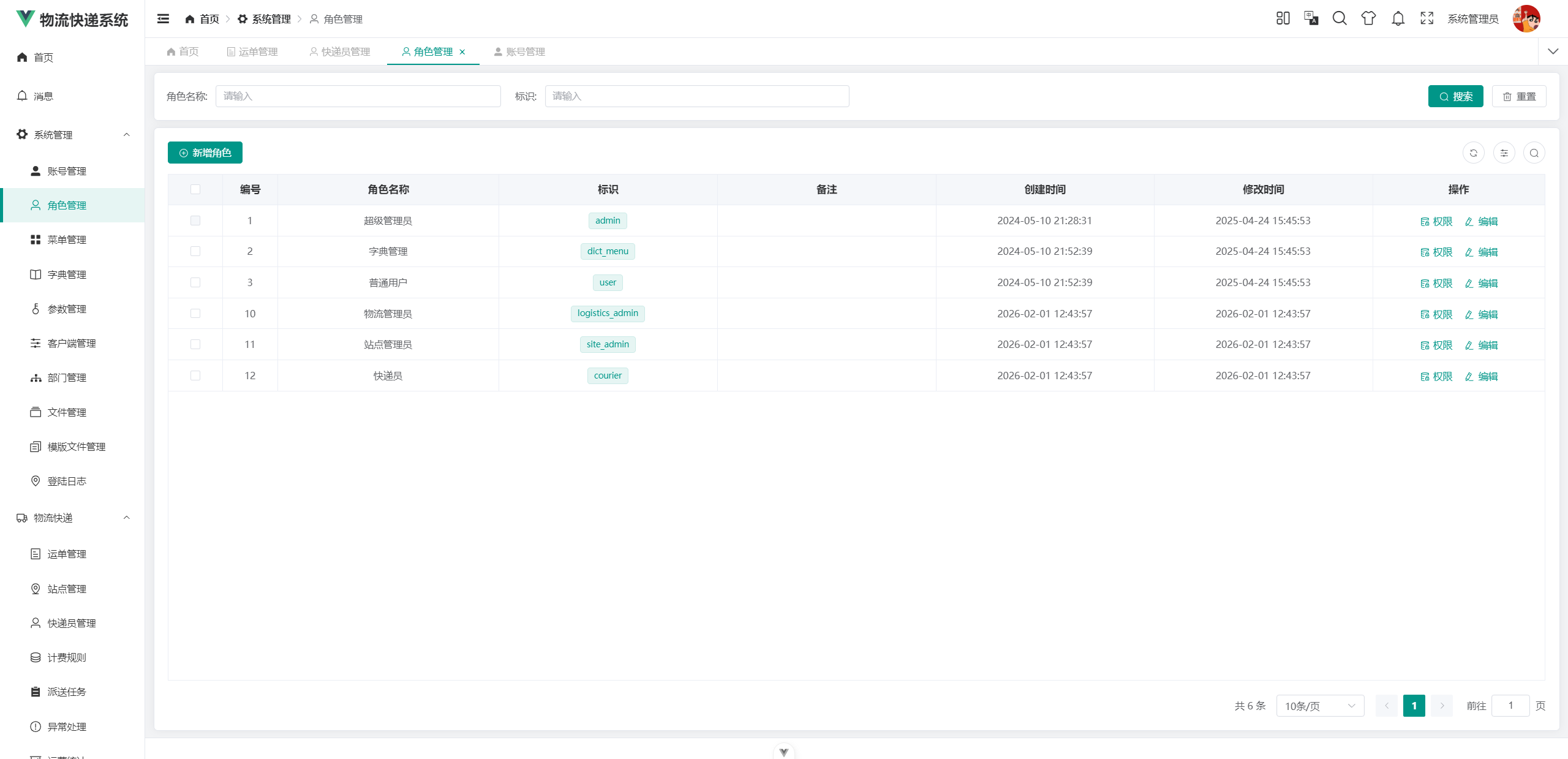

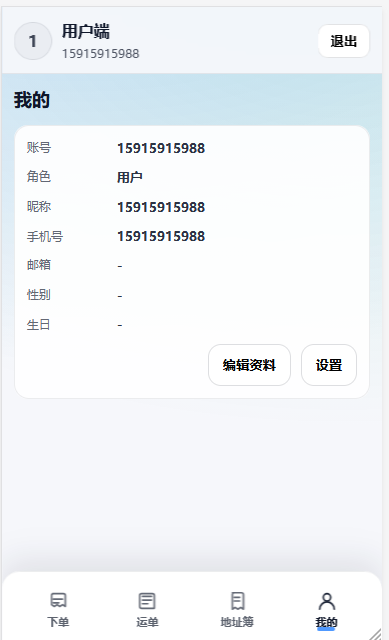

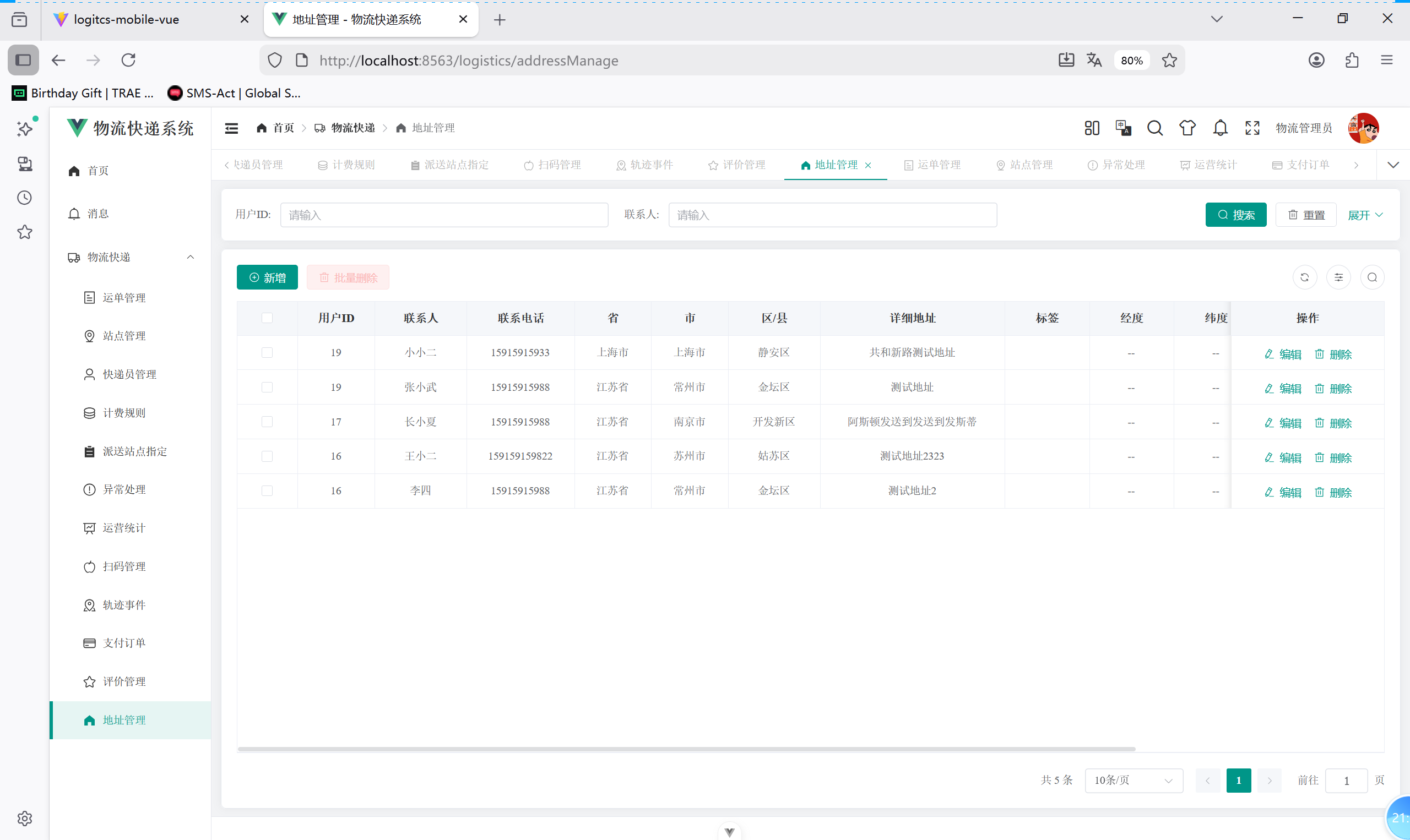

截图
